單通AAO模板結構示意圖 單通AAO模板的宏觀光學照片
AAO無機膜結構示意圖：上方的有序多孔層和下方的鋁支撐 單通AAO無機膜宏觀光學，表面具體顏色與孔結構
及厚度有關
單通AAO無機膜中的AAO模板部分具有蜂窩狀結構，即由許多六角形柱體氧化物原胞（單元）組成的，每個這樣的單元中間有個圓形的小孔。在孔的下端有個半球形的阻擋層，位于氧化層和金屬之間。
● 不同孔徑的單通AAO模板，AAO-DT系列（樣品尺寸2cm*2cm方形）
規格1.孔徑5-10nm，孔間距10-20nm，孔深可定制范圍30nm-20µm。
規格2.孔徑20-30nm，孔間距50-70nm，孔深可定制范圍100nm-100µm。
規格3.孔徑40-50nm，孔間距50-70nm，孔深可定制范圍100nm-150µm
規格4.孔徑40-50nm，孔間距80-100nm，孔深可定制范圍100nm-150µm。
規格5.孔徑60-80nm，孔間距90-110nm?？咨羁啥ㄖ品秶?00nm-100µm。
規格6.孔徑80-100nm，孔間距90-110nm。孔深可定制范圍200nm-100µm。
規格7.孔徑150-200nm,孔間距450nm。孔深可定制范圍1µm-100µm。
規格8.孔徑200-300nm,孔間距450nm?？咨羁啥ㄖ品秶?µm-100µm。
規格9.孔徑300-400nm,孔間距450nm?？咨羁啥ㄖ品秶?um-100um。
以下為部分產品微觀形貌圖片：
10-20nm，F(xiàn)ESEM截面照片
10-20nm，AFM樣品表面照片
40-60nm孔徑AAO模板

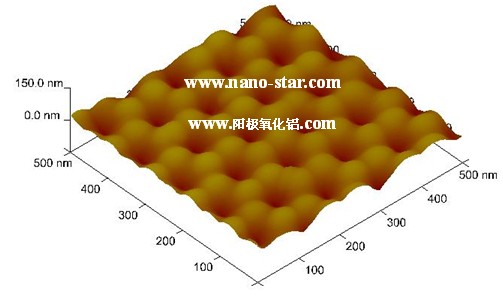

40-60 nm，AFM樣品表面照片

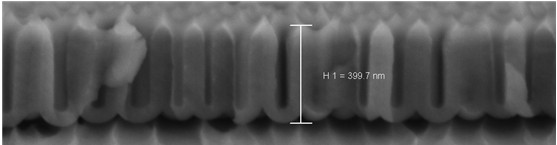

孔深400nm單通AAO模板（可做移植膜）
60-80nm孔徑AAO模板
孔間距相同，可以通過后處理控制孔徑大小，以下為周期450nm模板SEM，孔徑可調范圍為150-400nm
去鋁后的背面形貌：六角堆積
200nm孔徑AAO模板
